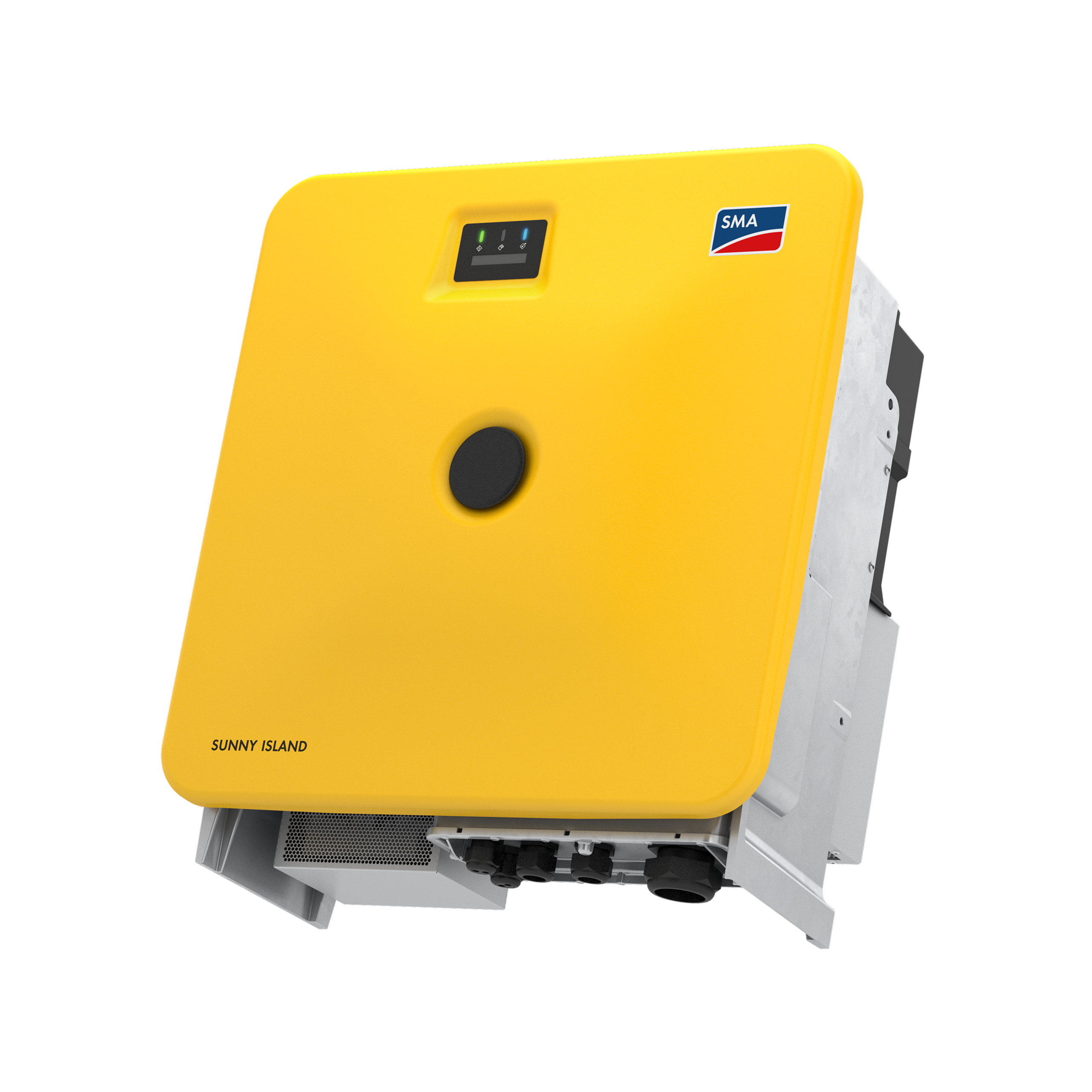

Sunny Island X SI30-20 / SI50-20

Nei sistemi a isola SMA Hybrid Controller invia valori nominali agli inverter FV tramite la comunicazione. Per aumentare la ridondanza è disponibile anche FSPC (Frequency Shift Power Control).

Le offerte sono iniziate a gennaio 2025. Le consegne inizieranno presumibilmente da aprile 2025.

Sunny Island X viene progettato e prodotto in Germania.

Sunny Island 4.4M / 6.0H / 8.0H sono dotati di 2 connessioni per la tensione alternata (AC1 e AC2). Di conseguenza, in condizioni sfavorevoli, i contatti del commutatore esterno potrebbero incollarsi.

Sunny Island X è dotato di 1 connessione CA e non contiene quindi alcun commutatore interno. Pertanto questo problema dovrebbe essere scongiurato.

Il prodotto è indicato fra i sistemi a isola e gli impianti FV con autoconsumo.

Un'espansione è possibile se il produttore della batteria autorizza l'aggiunta di moduli batteria o armadi batterie a impianti esistenti.

SMA Solar Technology AG consiglia vivamente di utilizzare batterie autorizzate in quanto sono state testate per un funzionamento ottimale con l'impianto. Se si utilizzano batterie di altri produttori (ad es. batterie Samsung precedenti), non è possibile garantire il perfetto funzionamento dell'impianto.

Considerare quanto segue: l’intero range di tensione della batteria deve rientrare completamente nel range di tensione d’ingresso CC consentito di Sunny Island. La tensione d’ingresso CC massima ammissibile di Sunny Island non deve essere superata.

Sì, questo è possibile.

Un elenco di compatibilità sarà messo a disposizione nell'area Download di www.SMA-Solar.com o sulla pagina del prodotto di Sunny Island X.

In caso di impianti legati alla rete Sunny Island X può essere utilizzato con un singolo inverter senza SI X Connection Box.

Per il funzionamento di backup la SI X Connection Box è tuttavia necessaria.

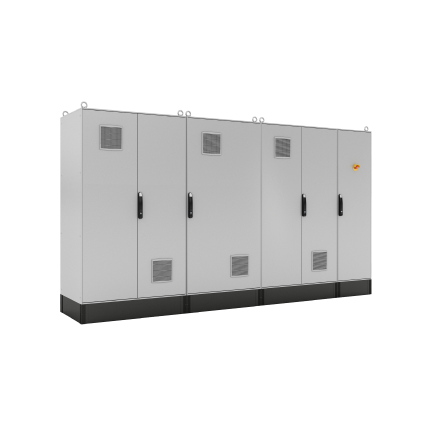

Al primo montaggio del primo impianto con Sunny Island X SMA Solar Technology AG consiglia di utilizzare la Sunny Island X Connection Box di Enwitec. Essa garantisce una migliore comprensione dell'architettura di sistema.

Tuttavia è fondamentalmente possibile realizzare autonomamente una scatola di commutazione con SMA Hybrid Controller o con un altro regolatore per impianti compatibile.

Attualmente solo l'EDMM-20 (SMA Data Manager M) supporta Sunny Tripower Storage X come dispositivo subordinato.

Sunny Island X non è ancora compatibile con l'EDMM-10 (SMA Data Manager M) (aggiornamento: marzo 2025).

Sì, informazioni saranno disponibili a breve sul sito web (www.SMA-Solar.com).

Sì, il sistema supporta segnali di comando di altri fornitori.

SMA Solar Technology AG mette a disposizione il protocollo Modbus in modo che sistemi esterni possano controllare Sunny Island sia in impianti legati alla rete che in sistemi a isola.

SMA Hybrid Controller è in grado di inviare comandi agli inverter FV tramite SunSpec Modbus. In questo modo SMA Hybrid Controller è in grado di controllare inverter SMA, ad es. quando la batteria è completamente carica.

SMA Solar Technology AG sottolinea che ciò non è stato testato con inverter di altri produttori.

SMA Hybrid Controller funge da Comunicazione Powerline (PLC) per una più semplice conversione con protocolli di comunicazione integrati per DNP3 o IEC 60870.

Il rapporto fra potenza dell'inverter FV e potenza dell'inverter con batteria è di 1,5 a 1.

Per impianti legati alla rete è possibile collegare fino a 11 apparecchi senza SMA Data Manager (EDMM-20) aggiuntivo e fino a 50 apparecchi se si utilizza l'EDMM-20. In sistemi a isola possono essere collegati fino a 120 apparecchi utilizzando SMA Hybrid Controller.

No, non è possibile. Sunny Island 4.4M / 6.0H / 8.0H e Sunny Island X non possono essere combinati all'interno di un impianto.

SMA Solar Technology AG consiglia di utilizzare un EDMM-20 (SMA Data Manager M) per controllare un sistema di gestione energetica centralizzato.

No, in caso di impianti legati alla rete Sunny Island X può essere collegato in parallelo (senza SI X Connection Box).

Sunny Island X è un inverter senza trasformatore proprio. Pertanto ogni Sunny Island X in un impianto deve essere dotato di batteria propria.

In impianti con diversi apparecchi Sunny Island X, in caso di guasto a un Sunny Island X o a un sistema di gestione della batteria, l'impianto continua a funzionare finché la potenza di Sunny Island X o del sistema di gestione della batteria non è nuovamente sufficiente.

Sì, Hybrid Controller regola la tensione di rete inviando continuamente valori nominali agli inverter.

Attualmente il sistema di gestione energetica di Sunny Island X non dispone di una funzione di arbitrage, ma gli inverter possono essere controllati tramite Modbus.

Sì. È possibile utilizzare diversi Sunny Island X con capacità delle batterie differenti.

Sunny Island 4.4M / 6.0H / 8.0H utilizza una topologia con la quale un inverter con batteria sovraordinato (master) è in grado di controllare fino a 3 inverter con batteria subordinati (slave).

Sunny Island X non dispone di questa topologia. SMA Hybrid Controller può invece assumere il controllo come System Manager e tutti i Sunny Island X funzionano insieme in un impianto.

I sistemi a isola non sono dotati di System Manager. In impianti legati alla rete con un massimo di 11 apparecchi Sunny Island X può essere impostato come System Manager.

Sì, è possibile installare un modulo aggiuntivo con ingressi e uscite integrati in Sunny Island X. Ciò consente di realizzare altre funzioni.

Per la scalabilità con più di 16 apparecchi è possibile utilizzare una configurazione con System Manager se i 16 apparecchi tengono in considerazione l'inverter, il contatore di energia elettrica e i sensori di irraggiamento.

È possibile collegare fino a 50 apparecchi all'EDMM-20 (SMA Data Manager M), compresi Sunny Island X, inverter FV, contatori di energia elettrica, sensori ecc.

Sia Sunny Island X che SMA Hybrid Controller sono dotati di un'interfaccia utente.

SMA Solar Technology AG sta attualmente testando la capacità di sovraccarico di Sunny Island X. Non appena i risultati saranno disponibili, la scheda tecnica verrà aggiornata.

A differenza dei Sunny Island classici, Sunny Island X non è dotato di un tasto esterno per attivare/disattivare l'inverter.

Sunny Island X presenta un'unica connessione CA.

L'anti-islanding è supportato per impianti collegati alla rete.

Sunny Island X è dotato di una protezione integrata sul lato CA.

Sul lato CC Sunny Island X non è dotato di protezione contro la sovratensione in quanto gli inverter con batteria non necessitano di una protezione contro la sovratensione sul lato CC.

Sunny Island X è dotato di un dispositivo di protezione contro le sovratensioni sul lato CA.

Il tempo di commutazione è in fase di verifica: sarà presumibilmente intorno a 20 millisecondi.

È possibile un intervallo del valore di misura/valore nominale di 100 ms.

L'intensità della tensione elettrica e della corrente elettrica della batteria devono corrispondere al campo CC del Sunny Island X.

La comunicazione del sistema di gestione della batteria deve inoltre essere compatibile con le specifiche del protocollo SMA.

Sì, è dotato di una protezione anticorrosione secondo la norma IEC 61701 (C3). In caso di installazione in ambienti marini, SMA Solar Technology AG consiglia di posizionare l'inverter i container o spazi sigillati.

Il sistema supporta 50 kW a 400 VAC.

Alla SI Connection Box 500 possono essere collegati fino a 10 inverter.

Se si utilizzano Genset Controller compatibili con SMA Hybrid Controller possono essere collegati fino a 16 generatori.

Sì, con SMA Hybrid Controller l'impianto è in grado di controllare l'energia in modo efficiente.

In impianti legati alla rete possono essere utilizzati fino a 11 apparecchi senza EDMM-20 (SMA Data Manager M) per l'intera gestione energetica.

La topologia di messa a terra di Sunny Island X, analogamente a quella di Sunny Island 4.4M / 6.0H / 8.0H, è compatibile con reti TT e TN. Per il funzionamento a isola viene utilizzata una configurazione TN. Gli apparecchi possono essere messi a terra, tuttavia non è consentita la messa a terra dei poli CC.
