CEI 0-21: l'autotest e tutti i documenti richiesti da ENEL

Disponibili le istruzioni necessarie ad effettuare l'autotest e i documenti richiesti da ENEL.

CEI 0-21: i prodotti SMA compatibili

Gentile utente, aggiorniamo lo Speciale CEI 0-21 con nuovi contenuti. Di seguito troverai il dettaglio di tutte le istruzioni pratiche necessarie all’autotest e i link al download di tutta la documentazione richiesta da ENEL per aggiornare i propri inverter.

Per avere una panoramica della compatibilità degli inverter SMA con la CEI 0-21 non dimenticare di consultare l’apposita area del sito che presenta tutti i prodotti compatibili.

Firmware

Prima di eseguire l’autotest, è necessario che l’inverter (modello SB 3000TL-21, SB 3600TL-21, SB 4000 TL-21, SB 5000TL-21, SB 2500TLST-21, SB 3000TLST-21)  sia aggiornato alla versione Firmware minima 2.50.
L’aggiornamento firmware non è necessario per i modelli di  inverter SB 1300TL-10, SB 1600TL-10, SB 2100TL e SMC 6000A-11.

  • <link>Clicca qui per accedere a tutte le istruzioni per aggiornare il firmware



Come effettuare l’autotest per i parametri permissivi e restrittivi: informazioni tecniche e procedure

L’inverter effettua di default l’autotest per i parametri permissivi (larghi), per eseguire l’autotest per i parametri restrittivi (stretti) è invece necessario regolare alcune impostazioni sull’inverter attraverso il software Sunny Explorer. E' quindi necessario effettuare l'autotest due volte.

Al termine delle due procedure è necessario configurare i parametri permissivi di default.

L’autotest

Per avviare l'autotest consulta la procedura descritta nel seguente documento, clicca qui

Consulta invece il seguente link per accedere alle informazioni tecniche SPI e alla procedura di impostazione dell’autotest per i parametri permissivi e restrittivi.

Informazioni tecniche SPI interno

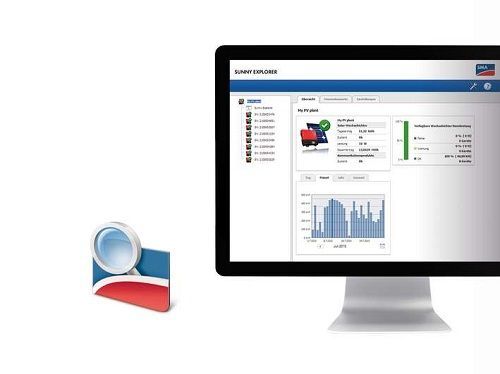

Connessione tramite Sunny Explorer per modificare i parametri

  1. Eseguire il software Sunny Explorer
  2. Effettuare il log-in dal menu a tendina “Gruppo utente”
  3. Selezionare “installatore” e inserire la password “1111”
  4. Inserire il codice ricevuto da SMA nel campo in alto a sinistra dal menu opzioni –  Sma grid guard. Qualora non avesse già fatto richiesta del codice utilizzi questo modulo da rispedire a questo indirizzo: service@sma-italia.com. Il codice che le sarà assegnato è personale e sarà valido per qualsiasi inverter SMA.


Ricorda che  l’autotest funziona solo se connesso in CC ed in Ac e con i selettori A=3 e B=1 per impianti fino a 6 Kw (solo per inverter SB 3000TL-21, SB 3600TL-21, SB 4000 TL-21, SB 5000TL-21, SB 2500TLST-21, SB 3000TLST-21).


Documentazione

Tutti i documenti richiesti da ENEL per rendere gli inverter compatibili con la norma CEI 0-21 sono disponibili ai seguenti link:

Protezione 59.S1

Clicca qui per scaricare la dichiarazione di conformità per la funzione di protezione massima tensione 59.S1


Documenti per Allegato D

Informazioni tecniche per il regolamento d’esercizio di tutti i prodotti compatibili con la CEI 0-21.

  • Informazioni tecniche per il regolamento di esercizio Sunny Boy TL
  • Informazioni tecniche per il regolamento di esercizio Sunny Boy TL-21
  • Informazioni tecniche per il regolamento di esercizio Sunny Mini Central 6000A-11
  • Informazioni tecniche per il regolamento di esercizio Sunny Tripower



Dichiarazioni conformità CEI 0-21: scarica la versione aggiornata

  • Dichiarazione sostitutiva per reti di Bassa Tensione, impianti di Potenza fino a 6kW
  • Dichiarazione sostitutiva per reti di Bassa Tensione, impianti di Potenza maggiore di 6kW
  • Dichiarazione sostitutiva per la rete di Media Tensione



Factory Inspection

Clicca qui per scaricare Il nuovo certificato di Factory Inspection.
